某些應用環境比如企業或?qū)W校，既有自己的內部網絡，同時又要訪問Internet，選擇多WAN口路由器同時接內部網絡與Internet。如果不做相應設置，訪問內部網絡的數據可能會發往Internet，同樣，訪問Internet數據可能會發往內部網絡，從而導致絡無法正常訪問。如何設置可以既可以正常內部網絡，又可以正常訪問Internet，本文將用一個實例來展示TL-R478+的解決方案和配置過程。

【需求介紹】

某公司內部網絡為“10.0.0.0/24”，同時接Internet外線，現需要使用TL-R478+來實現網絡中所有訪問內部網絡數據發往內部網絡，訪問外網的數據走Internet線路。

如圖示：WAN1口接內部網絡，WAN2口接Internet。

設置步驟：

1、設置WAN口網絡參數以及上下行帶寬：

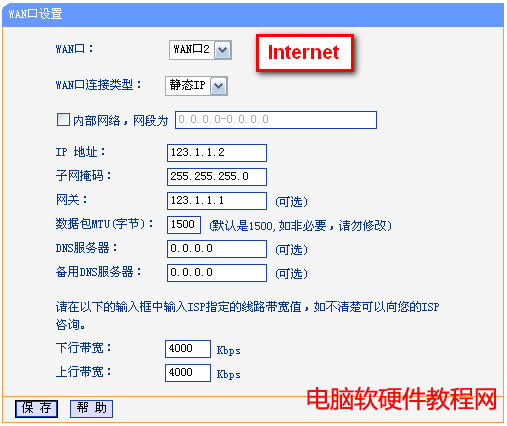

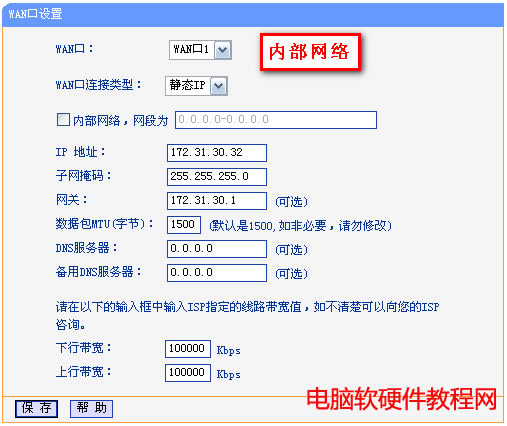

網絡參數>>WAN口設置：WAN口處分別選擇”WAN口1”和”WAN口2”，設置相應的WAN口網絡參數以及該線路的上下行帶寬值。

注意：請如實填寫線路的上行與下行帶寬值！

2、設置負載均衡控制-附加IP地址調度規則：

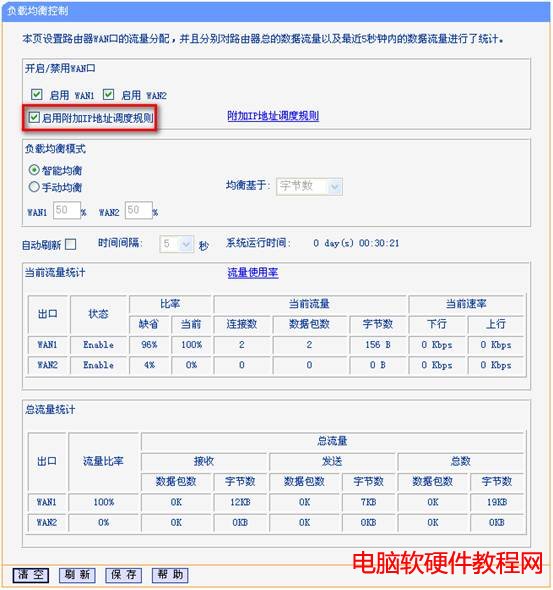

(1) 網絡參數>>負載均衡控制頁面，啟用WAN1，啟用WAN2，并且”啟用附加IP地址調度規則”：

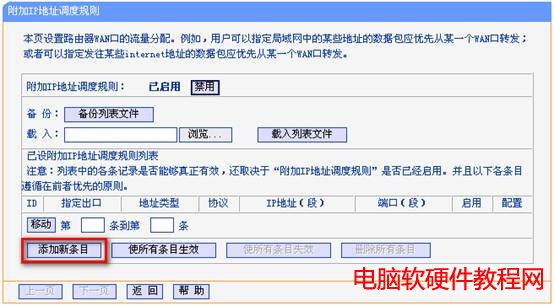

(2) 點擊附加IP地址調度規則，彈出以下對話框：

(3) 點擊添加新條目，添加如下兩條規則：

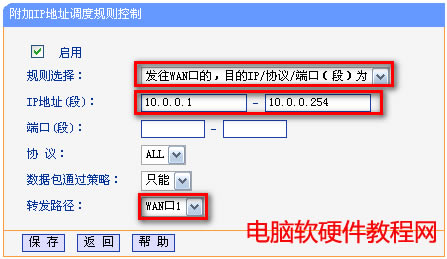

①、指定訪問前端內部網“10.0.0.1—10.0.0.254”數據由WAN1轉發：

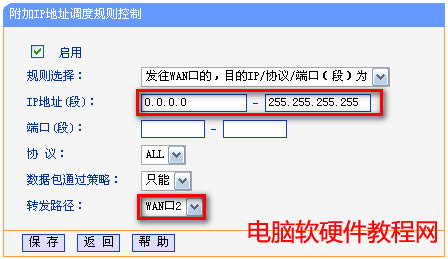

②、指定訪問所有網段的所有數據由WAN2口轉發：
