TPlink新版本界面雙WAN口/多WAN口內外網設置同時上圖文教程，因為設置方法有所變化，再加上現在TPlink的路由器界面功能基本都是這樣的，所以就寫了這篇文章，主要是幫助不會設置的同學學習和熟悉設置原理。

方法步驟：

組網案例需求：

單位有同時上內外網需求，一根內網，一根外網，這里演示使用的是tp-link型號TL-WVR450G 新版本界面雙WAN口路由器。

一、原理說明

設置通過網段策略，讓不同網段，通過不同的WAN出口訪問內網外。

二、網線及連接

兩個網線，分別是

WAN1口，連接內網專線，網段10.0.0.0開頭，

WAN2口，連接外網就是平常的互聯網

由于我這邊的情況非常特殊，訪問互聯網的網段是10.188.0.0；訪問內網的網站（網址）所在網段有10.88.0.0和10.89.0.0，在做路由策略時，需要分別對10.88/16,10.89/16這兩個網段做分組

正常情況下，只需要對10/8這個網段做一個分組就可以了

總結，知道內外網專線網段后，WAN1口插內網專線，WAN2口插外網專線

三、配置路由WAN口參數，兩個WAN口勾選，”參與流量均衡“

設置WAN連接不在敘述，根據實際情況（如靜態，撥號），我這邊是動態獲取

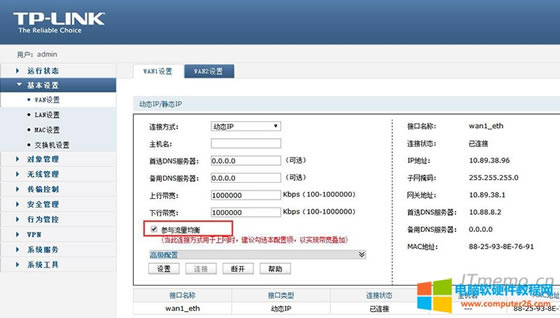

WAN1和WAN2設置好后，主要要勾選“”“參與流量均衡”如下圖所示：

四、定義IP地址組

通俗講就是把內網網段和外網網段做分類，讓路由知道，內網網址從內網WAN1出，外網網址從外網WAN2口出，便于下一步設置策略

這個也是我覺著tplink不太簡單實用的地方，單單一個分組需要3個設置操作，這樣細分確實有些麻煩

目的：給分組起個名字

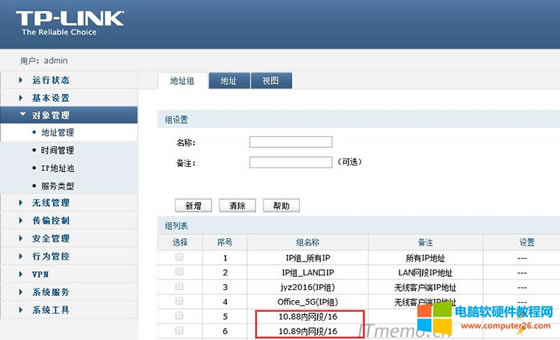

依次點擊：對象管理——地址管理——地址組，在組設置中，自定義一個組名，點擊新增，我這里因為內網訪問是兩個網段網址，正常一個新增一個就可以了，如下圖所示：

目的：給網段做個劃分

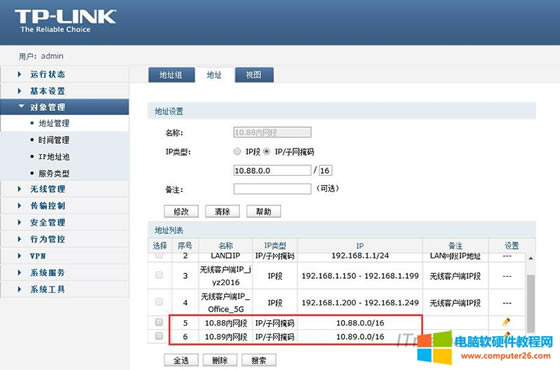

給點擊對象管理——地址管理——地址，在地址設置中，自定義受控制地址的名稱，并填寫對應的IP地址10.88.0.0/16，點擊新增。如下圖所示：

正常情況，可以填寫10.0.0.0/8，注：“/8”表示掩碼，尋址1677+萬個，網絡號8，A類IP，“/24”網絡號24，尋址只有255，C類IP

目的：將起好的名字與劃分好的網段“綁定”到一起

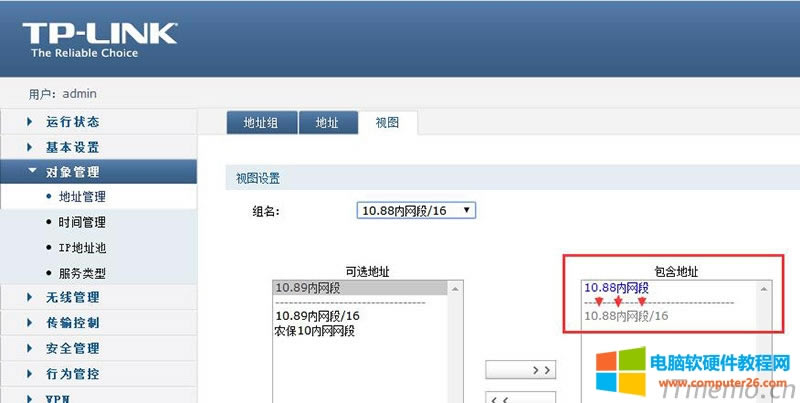

點擊對象管理——地址管理——視圖，在視圖設置中，把設置好的地址添加到相應的地址組里面。如下圖所示：

定義IP分組結束；

五、設置訪問策略規則才能同時上內外網

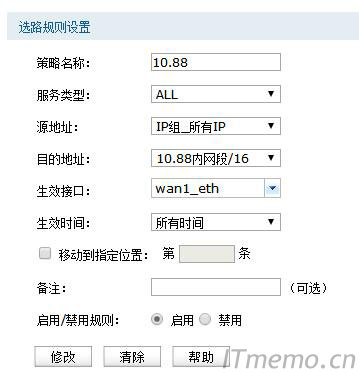

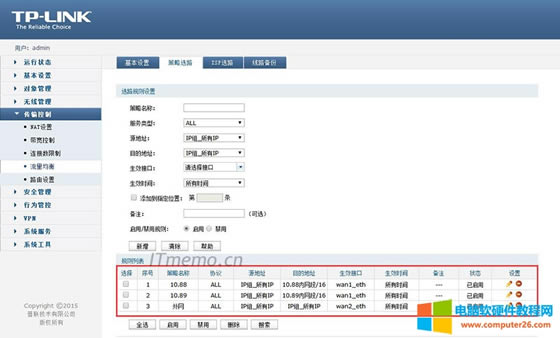

在路由器管理界面，點擊傳輸控制——流量均衡——策略選路，如下圖所示：

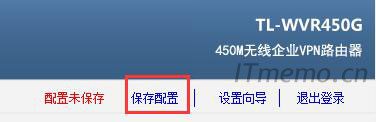

六、保存路由器配置
