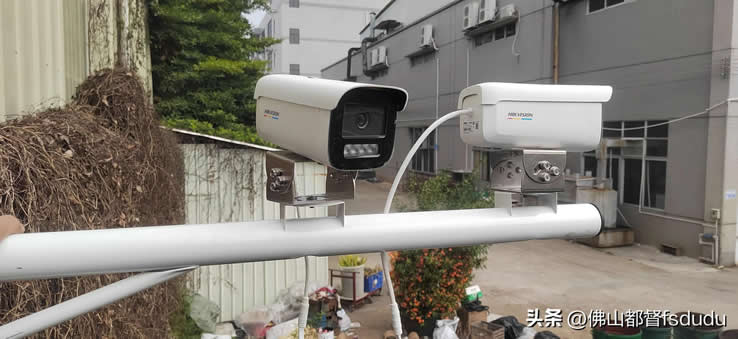

在一些特殊情況下，監控?cái)z像頭分布在不同的網段中，如何使用一臺錄像機，來添加多個網段攝像頭

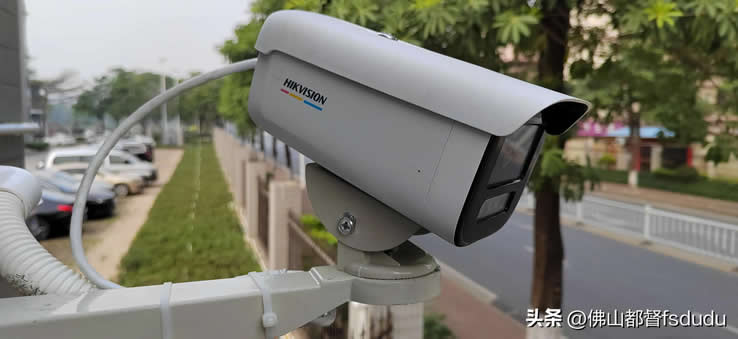

攝像頭

比如說有三個網段，是1號192.168.1.x，2號192.168.11.x，3號192.168.2.x。以上三個網段中，都分布有獨立的寬帶貓，企業路由器，并各自都安裝了獨立運行的監控系統，監控包括前端的攝像頭和后端的錄像機。

監控

現在客戶的需求是，以上三個網段中分別抽出幾只攝像頭，匯總到一臺錄像機上，這臺錄像機放在值班室里面，接單獨的屏幕給保安人員監看，以預防安全事故，比如說偷盜或者或者消防方面的隱患。

從三家公司分別往值班室布了一條網線

現在使用最便宜的，造價最低，性能又適合的方案，來滿足客戶需求，實現客戶對三個網段內，不同監控點監控的預期。

多網口路由

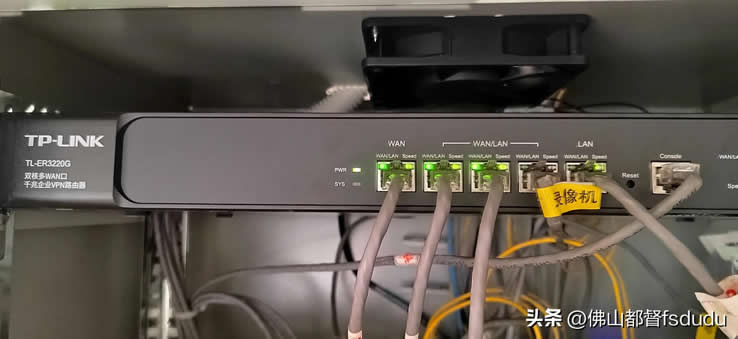

這里，筆者選用tp-link ER3220G企業路由器，該路由器配備四個WAN口輸入，和一個LAN口輸出。接線方法是:路由器的一號口接1號192.168.1.x，路由器的二號口接2號192.168.11.x，路由器的三號口3號192.168.2.x。

接123口

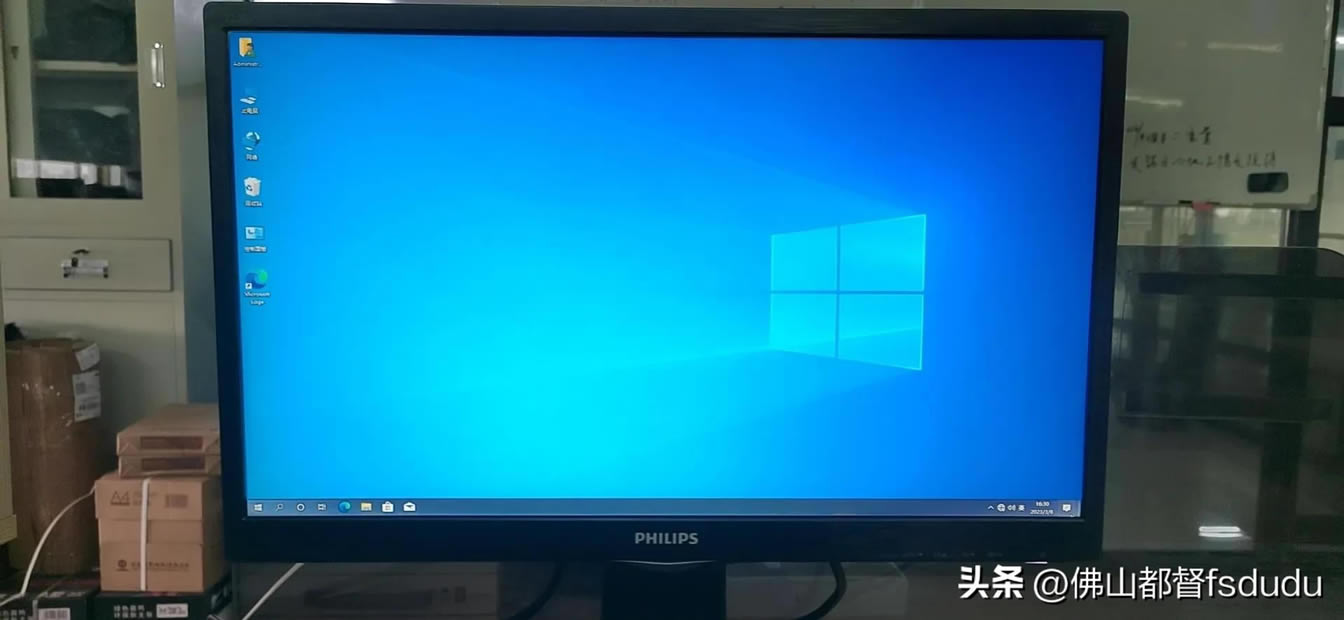

路由器的一號口，二號口，三號口，接好以后，LAN口接錄像機網絡口。接好線以后，先用筆記本電腦，對路由器進行配置。

電腦

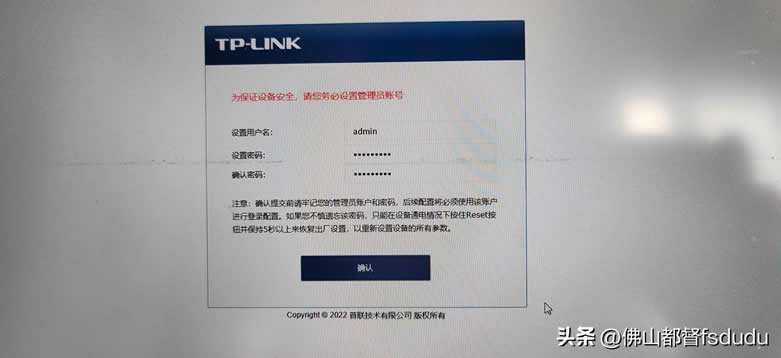

路由器首次激活，需要手工設置路由器的用戶名，并配置密碼我。

配置路由器，用戶名和密碼

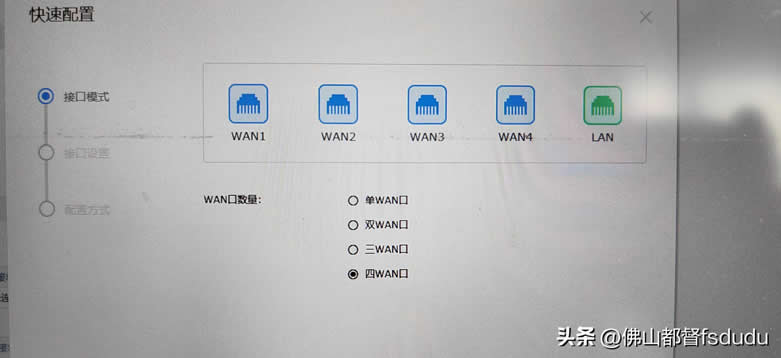

配置完成后配置完成后，根據設置向?qū)В�選擇三個輸入口，

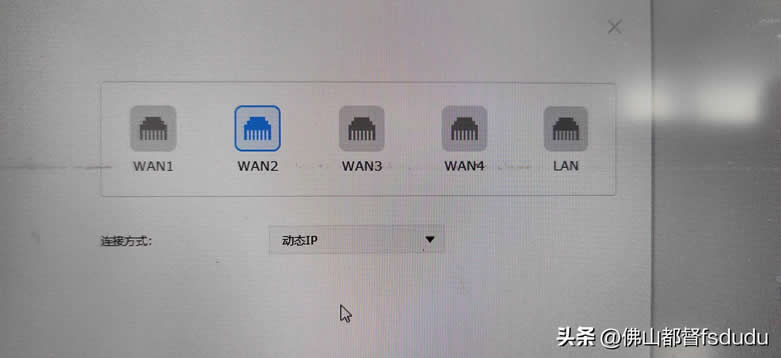

選擇三WAN口

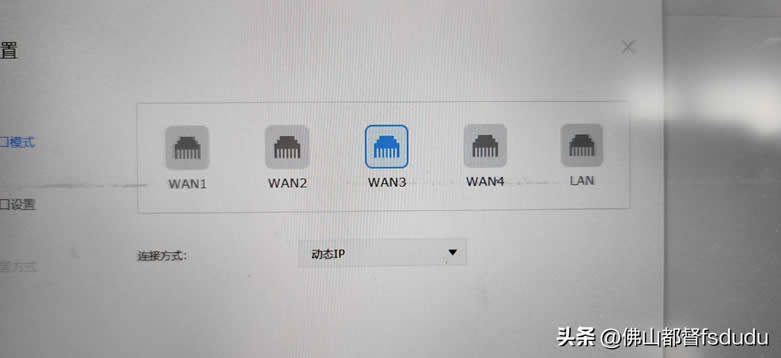

按，按照設置向?qū)У奶崾荆�依次設置好三個接口的接入類型。

這里的方式依據你的實際情形設置

這里僅供參考

切勿照搬照抄

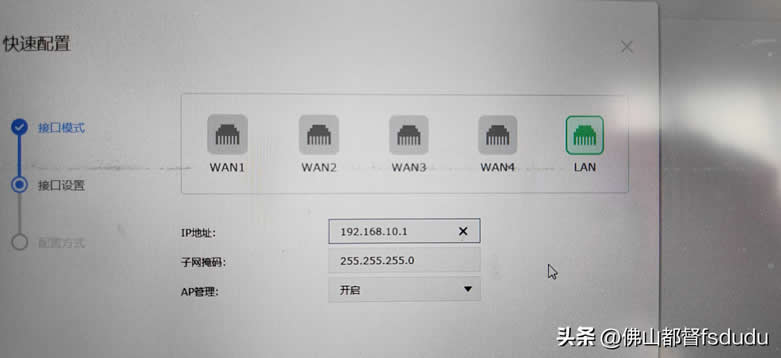

WAN口設置完成后，可以配置本地網段的地址，盡量不要與之前1段，11段，2段重復。

路由器的網段

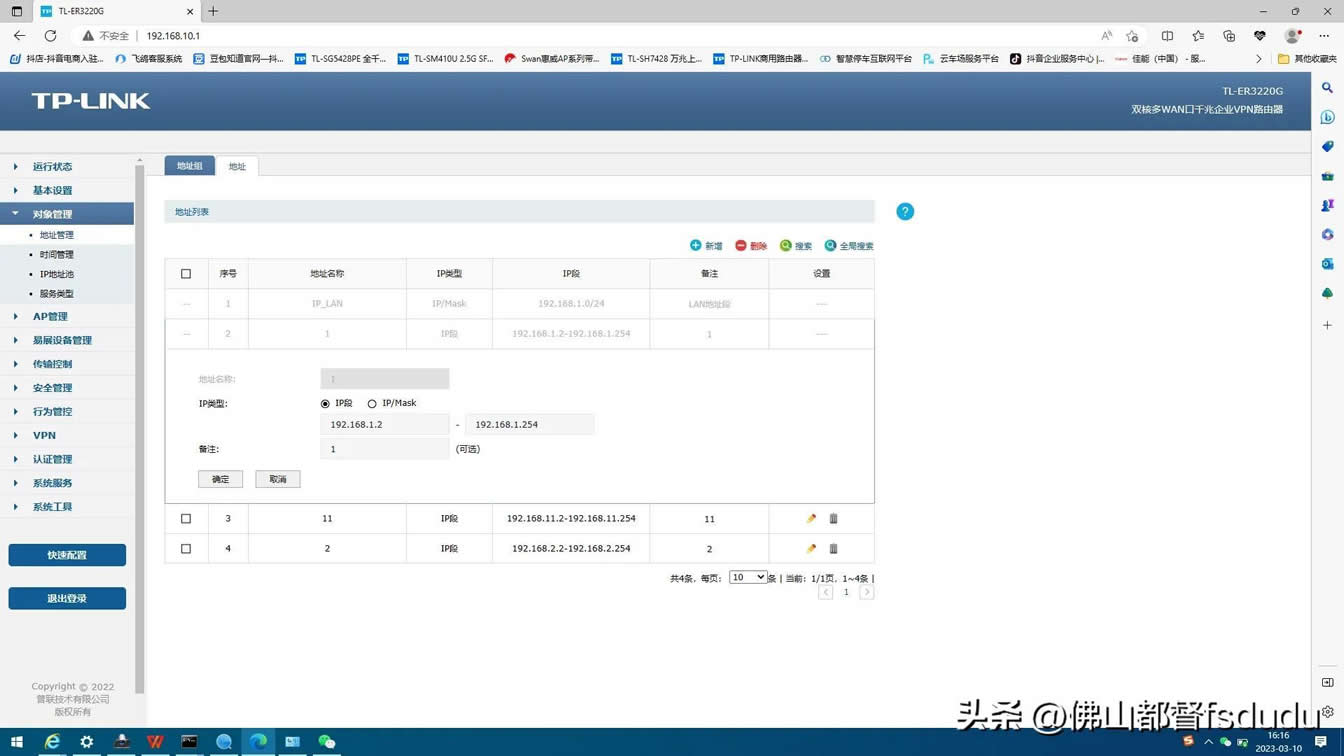

本地局域網網段設置完成后，點擊保存按鈕，保存設置，并進入到路由器內部并。點擊路由器里面的，對象管理，下拉列表中的，地址管理。

第一步

第二步

第三部

創建完成后

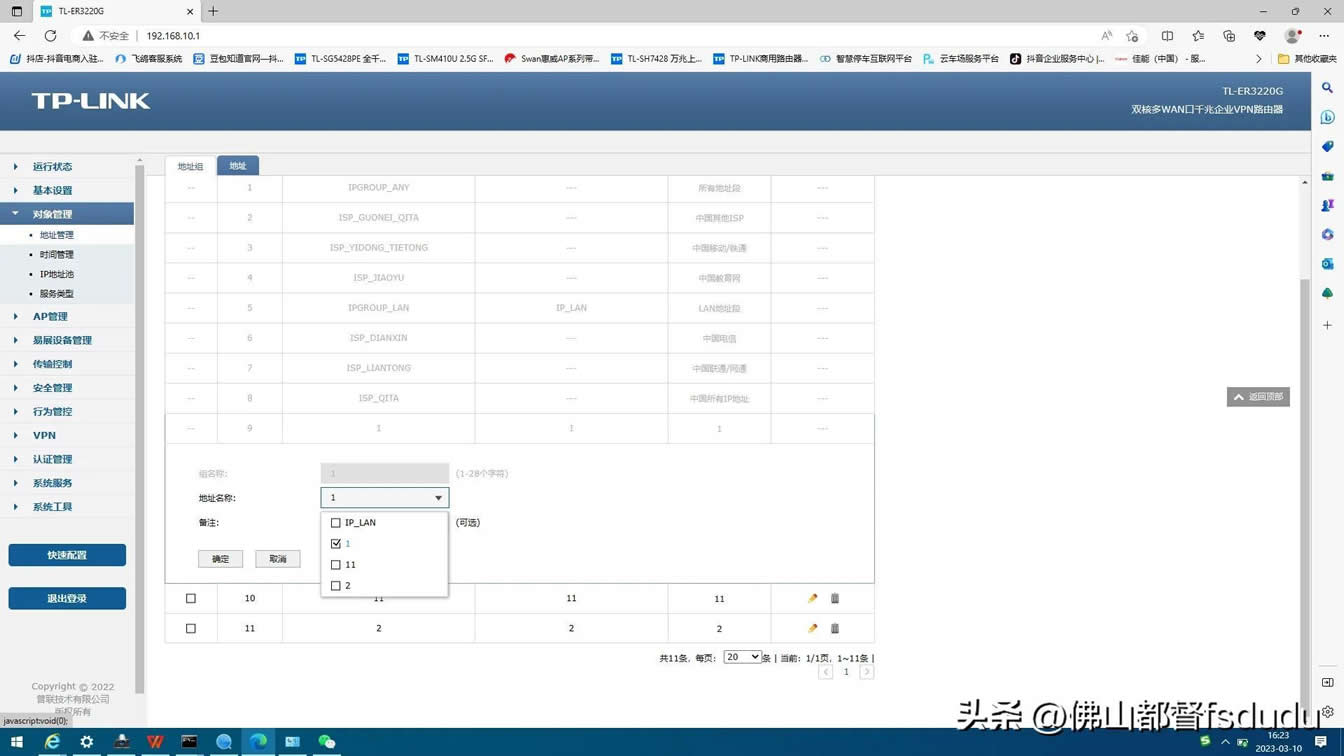

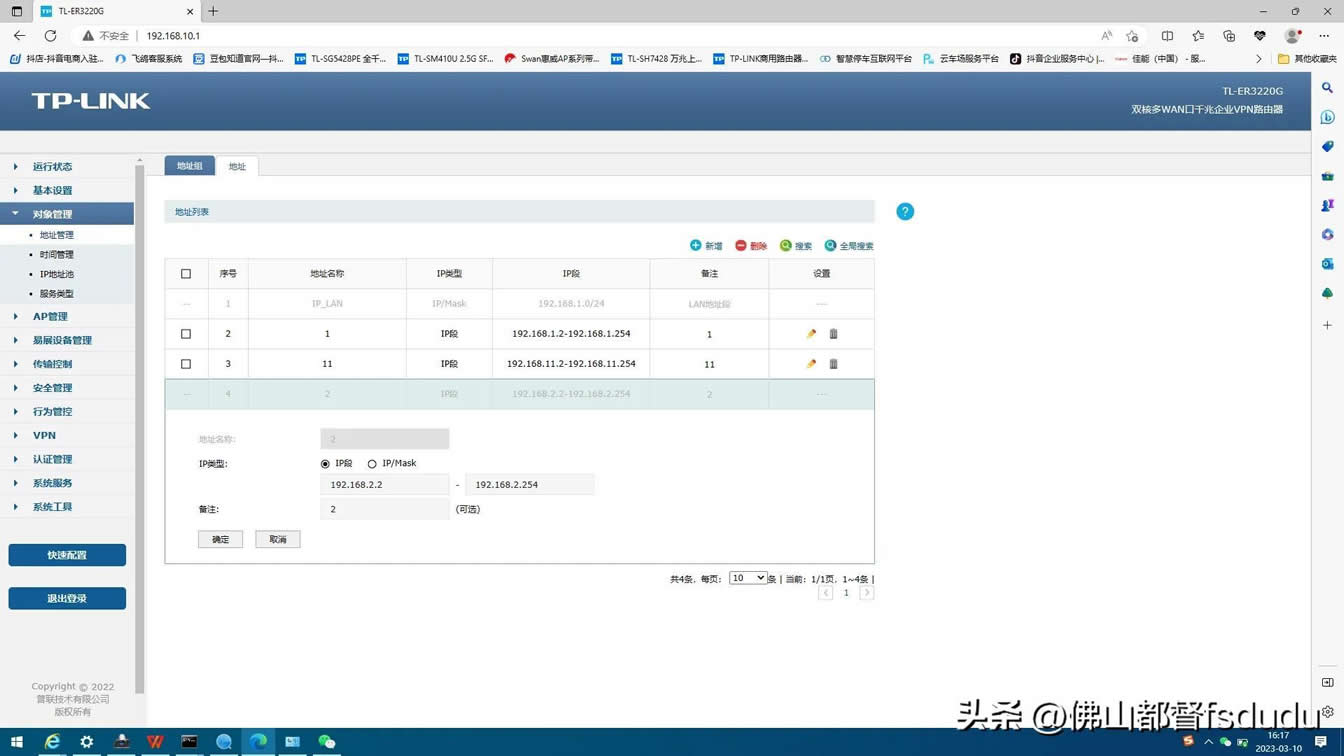

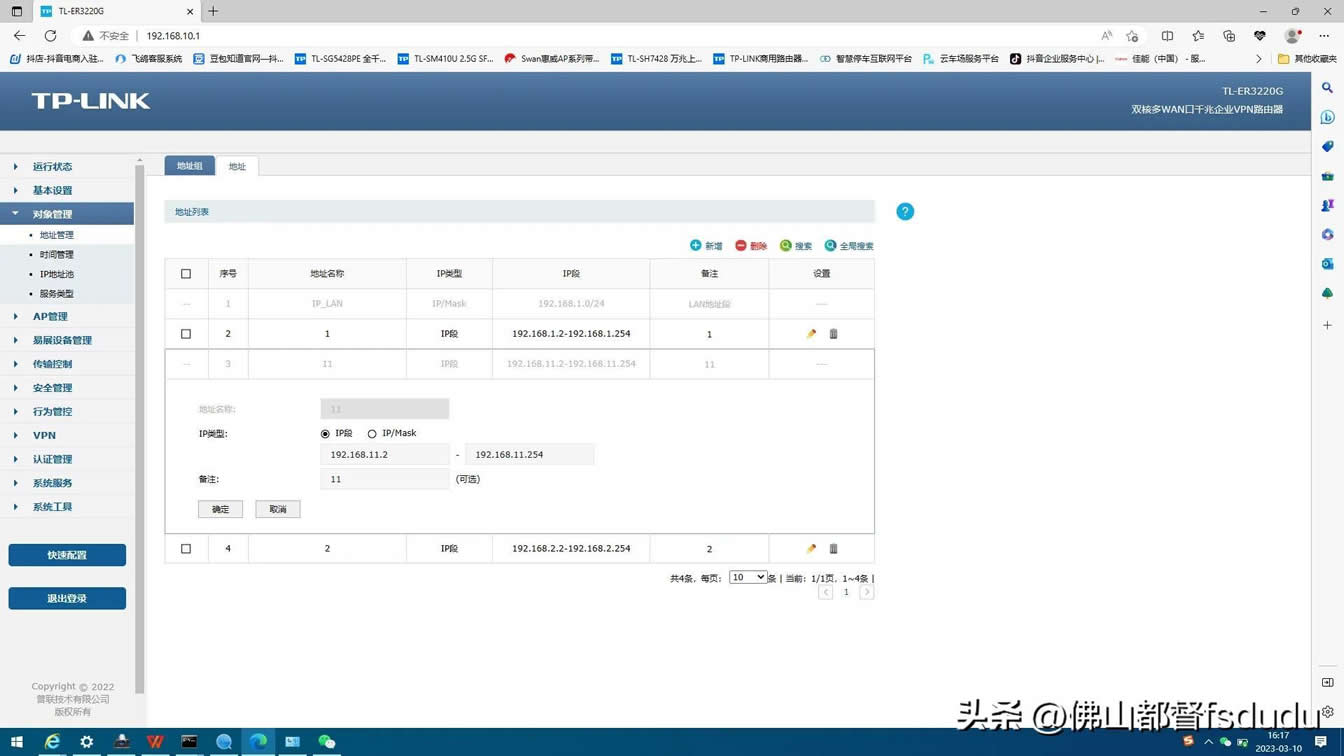

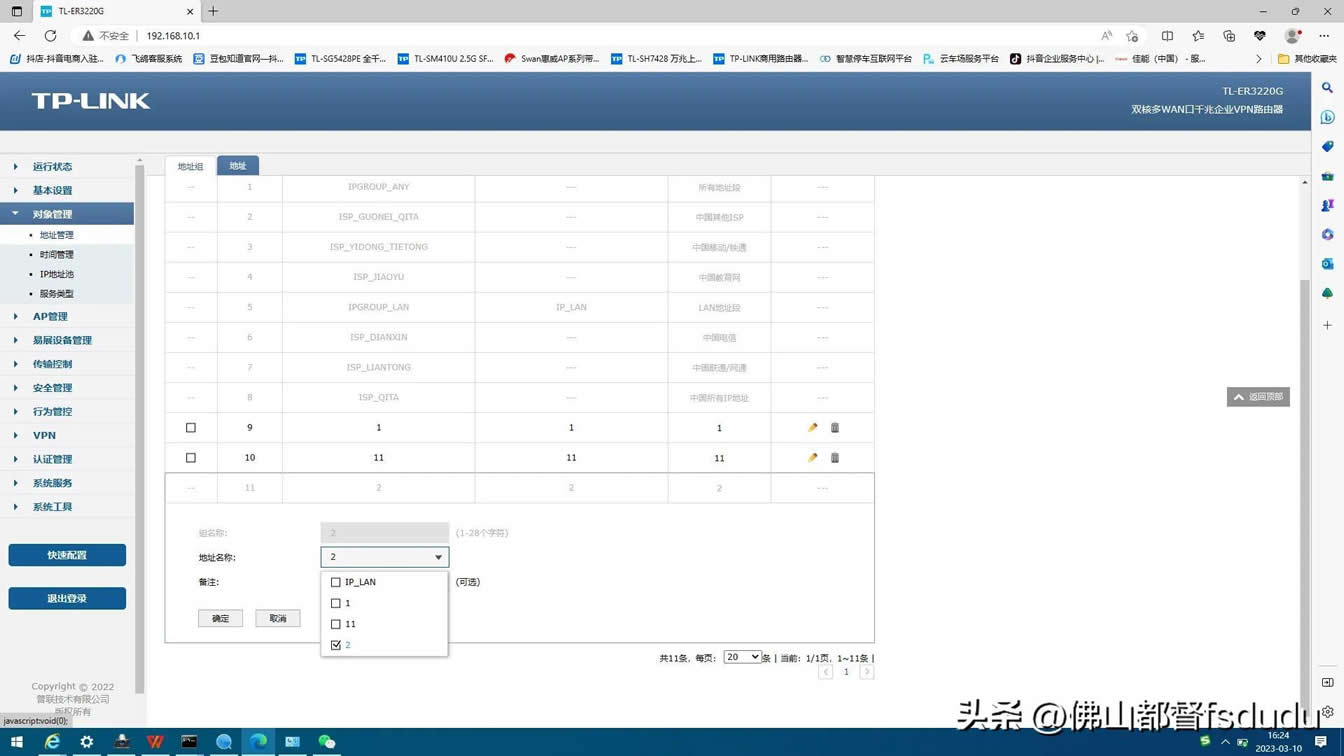

按照?qǐng)D示中的三個步驟，依次創建地址池。創建完成后，選擇地址組，在該項目欄下，依次按圖示方法創建地址組。

第一步

第二步

第三步

創建完成后

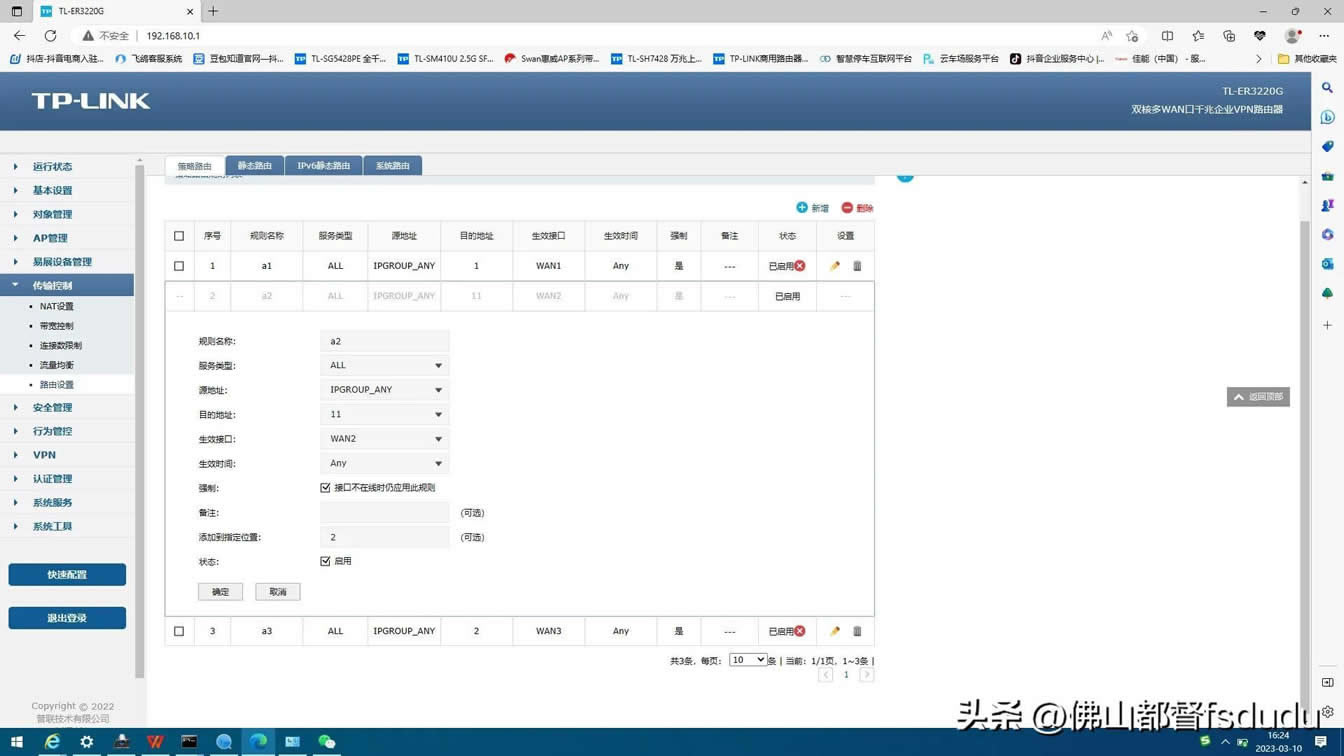

完成地址組的創建之后，點擊保存按鈕，保存設置。之后在路由器界面，左側的列表中，選擇傳輸控制，下拉列表中的路由設置。

第一步

第二步

第三部

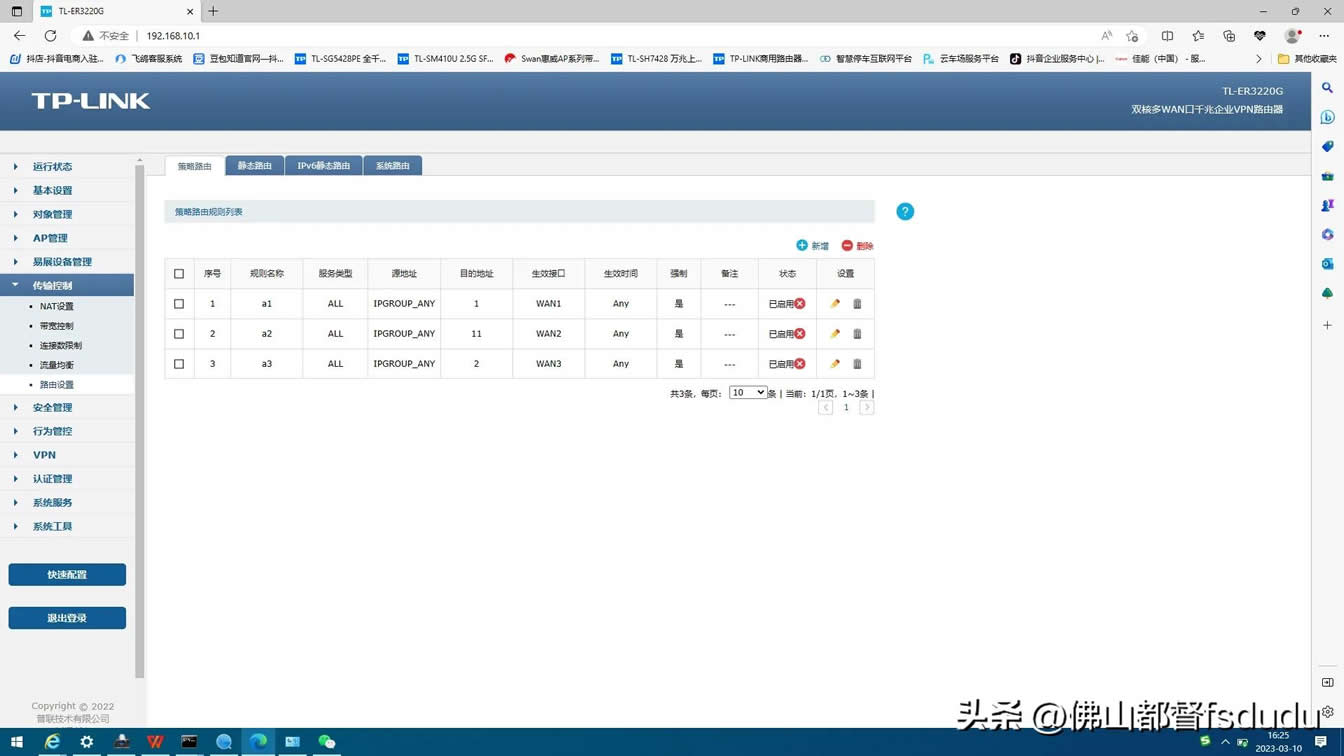

設置完成后

按照以上三個大步驟設置完成后，接在該路由器下方的網絡設備，就可以訪問以上三個網段中的網絡設備了。

添加IP設備

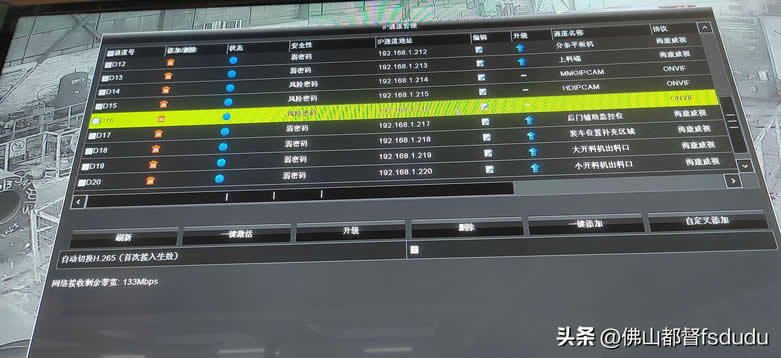

在錄像機上點鼠標右鍵，選擇添加IP通道，在通道管理界面上，點自定義添加，手工輸入攝像頭的IP地址，輸入攝像頭的訪問密碼，點繼續添加，依次把需要添加進該錄像機的攝像頭添加完畢，點擊應用退出通道管理界面。

監控屏幕

返回到監控錄像機主屏幕，這時候就可以在監控錄像機的屏上，看到你剛才添加的三個網段里攝像頭畫面了。

Tplink er-3220g路由器

綜上所述，就是使用tp link，多WAN口路由器，應用路由策略，實現下聯設備，訪問上聯端口輸入的不同網段設備的方法
