word軟件繪制流程圖除了使用預設的Smartart形狀之外，還可以自己動手繪制，這樣更加靈活些，主要使用的知識點：繪制形狀，形狀格式填充，形狀對齊，形狀分布與多圖改大小。

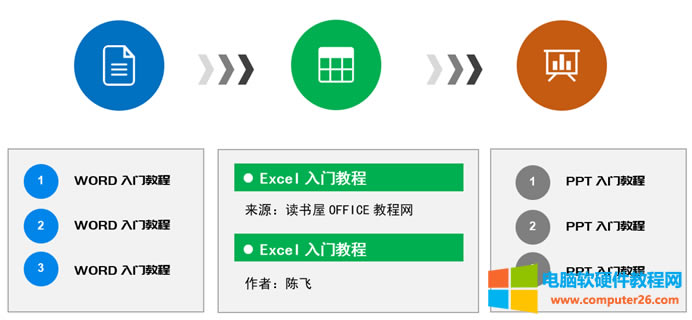

效果圖

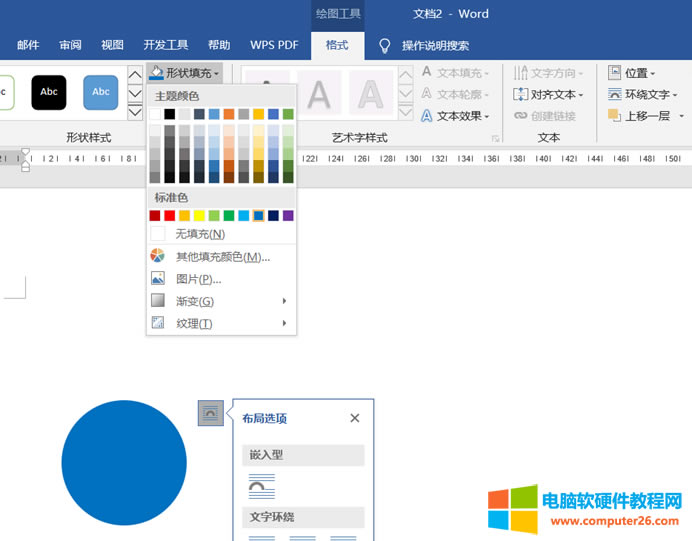

第一步：先改變布局方式為橫向，【布局】—【紙張方向】—【橫向】，然后【插入】—【形狀】，選擇圓形按住SHIFT鍵繪制，繪制后，通過格式—形狀填充。

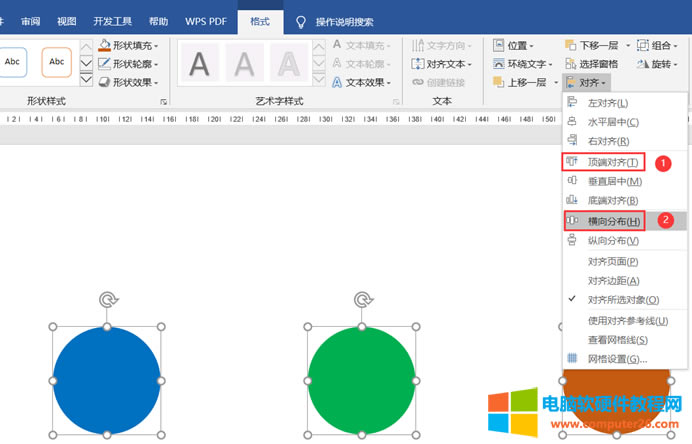

第二步：鼠標中選定圓形，然后按住CTRL鍵拖動可以復制，復制后，按SHIFT鍵依次單擊把這三個圓形都選中，然后通過【格式】—【對齊】下的垂直居中與水平分布。

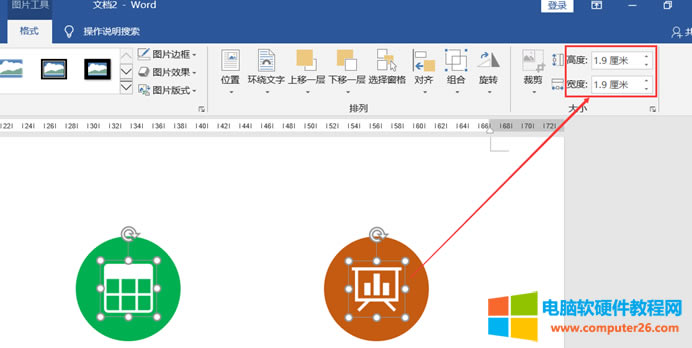

第三步：插入圖標，其實圖標都是圖片形式，按CTRL鍵可以同時都選擇進行插入，通過【圖片工具】—【格式】然后調整寬度與高度。

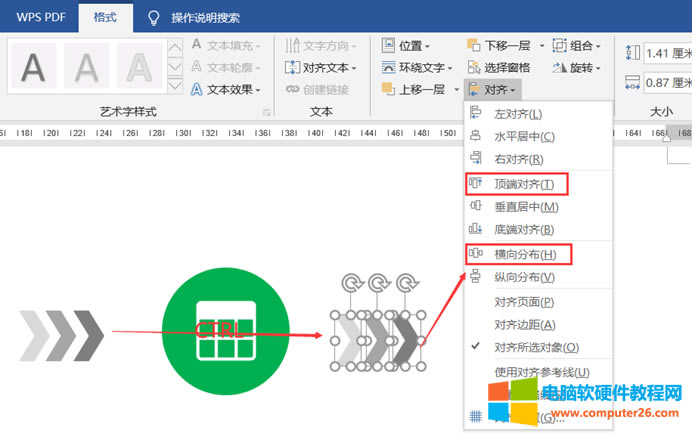

第四步：讓圖標與底下的圓形進行【格式】—【對齊】水平與垂直居中，然后再繪制一個燕尾形，通過CTRL進行復制得到最終三個，然后改變填充顏色，最后把選定三個燕尾形進行統一復制。

第五步：先繪制下方矩形并改變填充顏色與邊框顏色，再繪制圓形，而旁邊文字則通過文本框繪制進行填寫，圓形上方的數字也是先繪制的文本框。最后選定圓形和兩個文本框先進行組合，然后再進行復制。

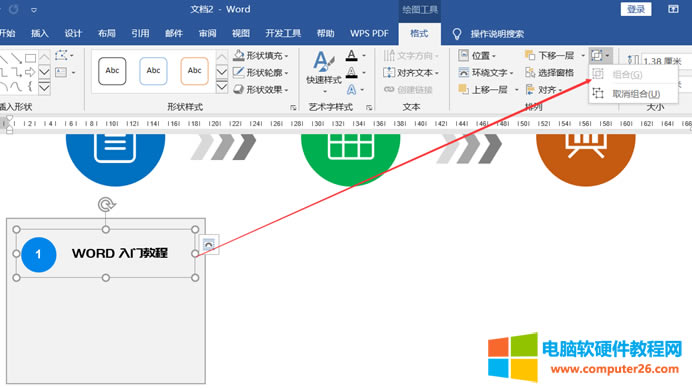

組合后再進行復制

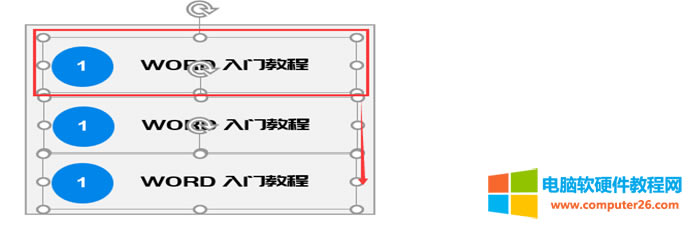

這樣做的目的，可以對這三個組合圖形進行統一對齊調整。通過【格式】—【對齊】—【左對齊】

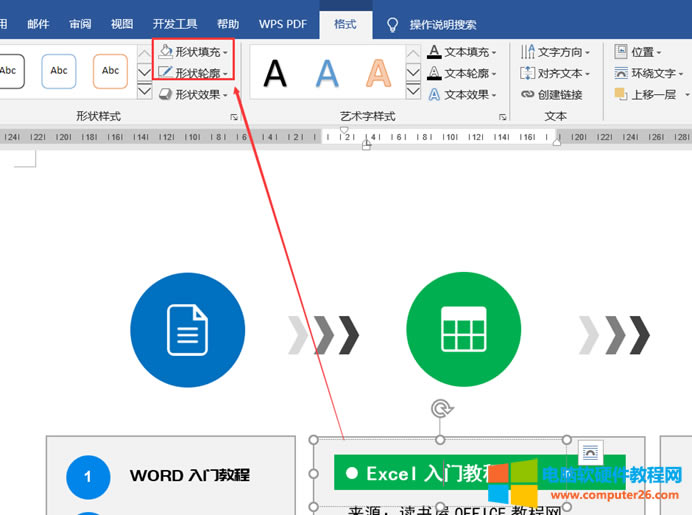

第六步：同樣道理完成剩下的圖形的繪制，也是先繪制圖形，想在任意位置出現文字，那就繪制文本框，再進行對齊調整與組合。一般在WORD軟件中繪制的文本框是帶有填充，所以需要進行無填充與無輪廓的改變。
