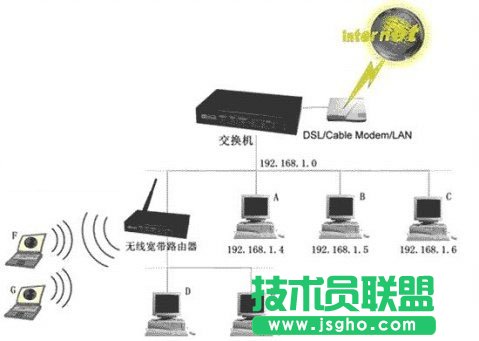

假設某一網絡拓撲結構如下圖所示，該網絡使用DSL/Cable Modem/LAN等方式連接到Internet，由Modem或路由器共享Internet連接，內部網絡則通過交換機連接起來，以實現多臺電腦接入上網。假設交換機已開啟DHCP功能自動分配IP地址，IP段是192.168.1.0，則以太網的電腦A、B、C的IP為192.168.1.x(X為 2-255之間任意一數字，下同)，并能正常上網。現在，如果在一個節點接上無線寬帶路由器，它下面用網線連接了D、E等臺式電腦，以及用無線方式連接了筆記本電腦F、G。怎樣設置才能保證D,E,F,G同時上網呢?(D，E為有線連接，F,G為無線連接)

　　接線方法：交換機下接的線連接無線寬帶路由器的LAN口(注意不是WAN口)，D，E臺式電腦也連接到無線路由的LAN口。此時無線路由器實際上作用如同HUB。無線寬帶路由器通常有1個WAN口，用來連接到Internet接口，還有4個LAN口，可以用網線接電腦。在本文所述的環境中，WAN口基本上沒有作用。

　　設置方法：1.手動設置電腦D和E的的IP地址分別為192.168.1.x，網絡連接-本地連接-屬性-常規-Internet協議-使用下面的 IP地址，Ip地址：192.168.1.30(舉例)子網掩碼：255.255.255.0.默認網關：192.168.1.1 使用下面的DNS服務器地址，首選DNS服務器:192.168.1.1 備用DNS服務器：不填。設置完畢，點確定保存。

　　2.筆記本F,G的設置也類似，唯一不同的是我們現在配置的是無線網卡，打開網絡連接-無線網絡連接(非本地連接)-屬性-常規-Internet 協議-使用下面的IP地址，Ip地址：192.168.1.37(舉例)子網掩碼：255.255.255.0.默認網關：192.168.1.1 使用下面的DNS服務器地址，首選DNS服務器:192.168.1.1 備用DNS服務器：不填。設置完畢，點確定保存。

　　注意:IP地址不能重復。如電腦D的設置為192.168.1.30，E為192.168.1.31，則F,G只能設置為其他的，如192.168.1.37，G為192.168.1.39.

　　配置完成，OK。你會發現都能上網了。
