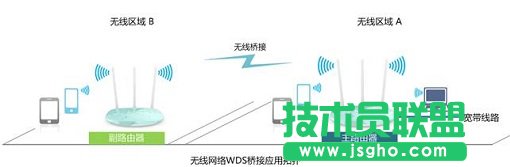

無線路由器WDS橋接拓撲

　　友情說明：

　　1、為了本文介紹的方便，我們把兩臺無線路由器分別標記為主路由器A與副路由器B。

　　2、主路由器A已經連接到了Internet，也就是主路由器已經完成了上網設置，用戶可以通過A上網了。

　　主路由器A設置

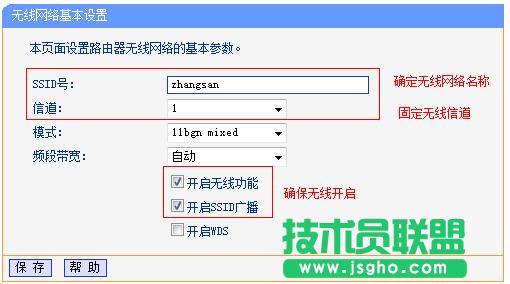

　　1、在主路由器A的設置界面，點擊“無線設置”——>“基本設置”——>設置“SSID號”，注意SSID不要用中文——>“信道”選擇：1——>勾選“開啟無線功能”、“開啟SSID廣播”——>點擊“保存”。

　　主路由器A上無線基本設置

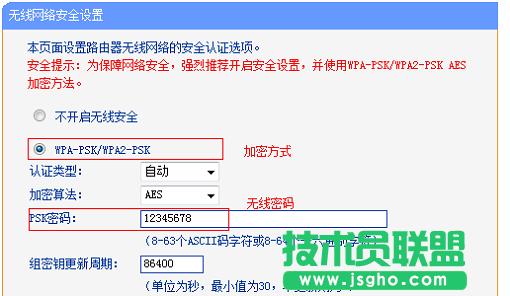

　　2、點擊“無線設置”——>“無線安全設置”——>選擇“WPA-PSK/WPA2-PSK”——>設置“PSK密碼”——>點擊下面的“保存”。

　　主路由器A上無線安全設置

　　注意問題： 請記錄下主路由器A的SSID號、信道、加密方式、加密算法、PSK密碼;在設置副路由器B的時候需要用到這些信息。

　　副路由器B設置

　　1、更改LAN口IP：點擊“網絡參數”——>“LAN口設置”——>“IP地址”修改為：192.168.1.2(建議為同一網段)。修改完成點擊 保存，彈出確定頁面點擊 確定，等待重啟完成。

　　修改副路由器B的LAN口IP

　　注意問題：

　　(1)、重啟后，用戶需要在瀏覽器中輸入：192.168.1.2來重新登錄到副路由器B的設置界面。

　　(2)、如果你的主路由器A的設置地址是192.168.0.1，那么副路由器B的LAN口IP地址就應該修改為192.168.0.2.

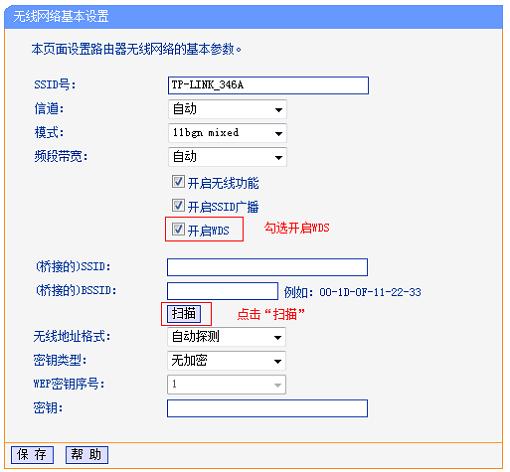

　　2、點擊“無線設置”——>“無線基本設置”——>勾選“開啟WDS”——>并點擊“掃描”。

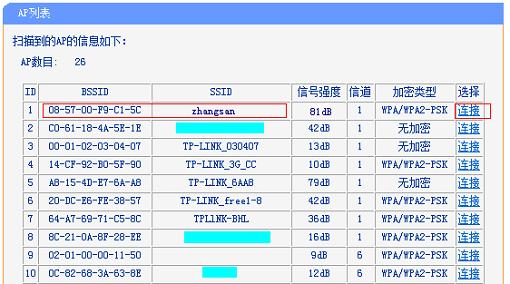

　　3、找到主路由器A的“SSID”——>點擊“連接”。

　　4、設置“信道”為1——>“密鑰類型”選擇：WPA-PSK/WPA2-PSK——>在“密鑰”填寫主路由器A上的無線連接密碼——>點擊“保存”。

　　注意問題 ：這里的信道、密鑰類型、密鑰是與主路由器A上的保持一致。

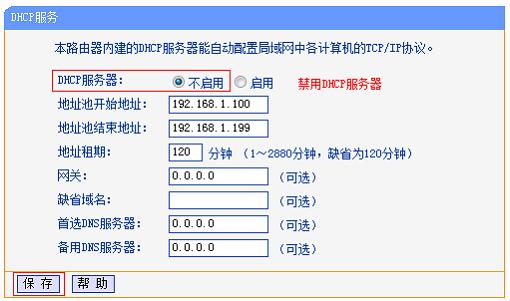

　　5、關閉DHCP服務：在設置界面點擊“DHCP服務器”——>“DHCP服務”——>“DHCP服務器”選擇：不啟用——>點擊“保存”。

　　檢查WDS橋接是否成功

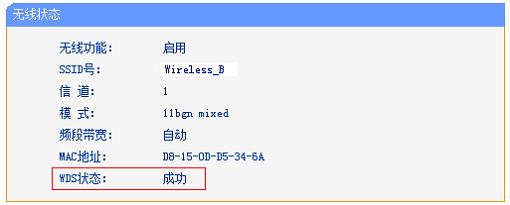

　　在副路由器B上點擊“運行狀態”——>查看“無線狀態”下面的“WDS狀態”，如果顯示成功，則表示WDS橋接設置成功。

　　友情說明： 主路由器A上的無線wifi名稱(SSID)與副路由器B上的無線wifi名稱不能相同。
