2001年12月由IEEE頒布的IEEE 802.16標準規范了工作在10～66GHz頻段的固定寬帶無線接入系統的空中接口物理層和MAC層，應用于視距(LOS)傳輸。IEEE 802.16a將其拓展到非視距(NLOS)傳輸并分別指定了物理層(PHY)的正交頻分復用(OFDM)和媒體訪問控制層(MAC)的正交頻分多址接入(OFDMA)工作方式，支持語音和視頻等實時性業務。IEEE 802.16d進一步完善了系統性能和簡化部署等。IEEE 802.16e/Mobile WiMax標準則較前幾個標準的最大區別在于對移動性的支持，隨著技術的進一步成熟，已經得到越來越廣泛的關注和應用。IEEE 802.16工作組可以看作標準的制定者，而WiMax則是標準的推動者。終端設備作為WiMax應用的重要一環，其射頻前端設計也是值得高度重視的部分之一。

一般而言，在現代的射頻系統中，天線接收到的信號頻率很高而且具有極小的信道帶寬。如果考慮直接濾出所需信道，則濾波器的Q值將非常大，而且高頻電路在增益、精度和穩定性等方面的問題，在目前的技術條件下，對信號直接在高頻段解調是不現實的。使用混頻器將高頻信號降頻，在一個中頻頻率進行信道濾波、放大和解調可以解決高頻信號處理所遇到的上述困難，但是又引入了另一個嚴重的問題，即鏡像頻率干擾：當兩個信號的頻率與本振(LO)信號頻率差在頻率軸上對稱地位于本振信號的兩邊，或者說它們的絕對值相等但是符號相反，那么經過混頻后這兩個信號都將被搬移到同一個中頻頻率。如果其中一個是有用信號，另一個是噪聲信號，那么噪聲信號所在的頻率就稱為鏡像頻率，這種經過混頻后的干擾現象通常被稱為鏡頻干擾。為了抑制鏡頻干擾，普遍采用的方法是利用濾波器濾除鏡像頻率成份。但是由于該濾波器工作在高頻頻段，其濾波效果取決于鏡頻頻率與信號頻率之間的距離，或者說取決于中頻頻率的高低。如果中頻頻率高，信號頻率與鏡像頻率相距較遠，那么鏡像頻率成份就受到較大的抑制;反之，如果中頻頻率較低，信號頻率與鏡像頻率相隔不遠，濾波的效果就較差。但另一方面，由于信道選擇在中頻頻段進行，基于同樣的理由，較高的中頻頻率對信道選擇濾波器的要求也較高。所以，鏡像頻率抑制與信道選擇形成了一對矛盾，而中頻頻率的選擇成為平衡這對矛盾的關鍵。在一些要求較高的應用中，常常使用兩次或三次變頻來取得更好的折衷。

通常而言，由于要濾出一個具有很高中心頻率和受很大干擾的窄信道要求濾波器具有高的 Q 值。在外差結構中,信號頻帶被變換到低得多的頻率,從而降低了對信道選擇濾波器的要求。外差結構可以從鏡像抑制和信道選擇這兩方面進行綜合考慮，由于鏡像信號降低了接收器的靈敏度,那么中頻的選擇要求從靈敏度和選擇性兩個方面進行權衡。在IEEE802.16e/WiMAX的射頻前端設計而言，外差式發送端較直接變換對DAC的要求較低，而且鏡像問題變得不突出。但是模塊器件數增加了，這意味著更多的功耗。抑制鏡像信號的最常用的方法就是利用放在混頻器前面的一個鏡像抑制濾波器，濾波器設計成使它在有用頻帶上有較小的損耗，而鏡像頻帶上則有很大的衰減。外差結構需要鏡像濾波器，但是由于大的頻率分離， 圖像濾波器的設計是比較簡單的。這里還需要注意的是：不同頻率濾波器的可達性和物理尺寸。

超外差接收機在抑制鏡像頻率干擾、敏度和選擇性上有較大優勢，而且多級轉換無直流偏移和信號泄漏，但是也有成本高、對IR濾波器有較高要求、需要低噪聲放大器(LNA)和混頻器(Mixer)與50W的良好匹配等缺點。在某些情況下，鏡像頻率抑制濾波器和信道選擇濾波器并不適于單片集成，從而導致前級(如LNA)的50歐姆阻抗匹配，加重了LNA等模塊增益，穩定性，功耗等性能的折衷問題。

零中頻(零差，直接下變頻)結構的簡單性相對于外差結構有兩個很重要的優點。第一，鏡像問題被克服了，因此，不需要鏡像濾波器，所以 LNA 也不需要驅動 50 歐姆的負載。其次，SAW 濾波器和后續的下變頻級可代之以適合單片集成的低通濾波器和基帶放大器。 但是，零中頻結構在信道選擇時通過有源低通濾波器抑制信道外的干擾比使用無源濾波器更加困難，并且產生了直流偏移，IQ失配，偶階失真，閃爍噪聲，LO 泄漏等問題。

零中頻結構對射頻濾波器的要求較為寬松，而且在中頻部分，基帶濾波器一般較帶通濾波器更容易實現。在此類結構中，MIMO技術也容易實現。另外，一般而言，零中頻結構在功耗方面也較為優越。但是需要格外注意的是，IQ均衡問題，高SNDR的DAC設計，直流偏移消除等問題，尤其是在接收端方面的直流偏移消除問題，需要非常小心的對待，并且注意通道的均衡，而帶外噪聲的濾出則需要高階濾波器。

相比于零中頻結構，數字處理可以避免I Q 的失配問題。而且數字中頻結構還具有多種優點。在基帶-中頻中的IQ均衡問題、直流偏移問題容易解決;較低的帶外整形泄露要求和可調的振幅;而且信號在基帶-中頻段之后對帶通濾波器的要求較低，很容易到達指標;混頻器的負載能力和振幅要求對衰減器要求也不高。但是，數字中頻接收機對模數轉換器(ADC)有較高要求，如需要ADC有足夠高的動態范圍，較低的量化噪聲和熱噪聲，好的線性度，足夠大的動態范圍。在一些低速率應用中，如IEEE802.15.4中，帶通Σ-Δ ADC( Band pass Σ-Δ ADC)性能較為適宜，但帶通Σ-Δ ADC卻有有較大的設計難度。同時還意味著對基帶部分的DSP性能要求更高，例如進行窗式濾波等。而且DAC要求也相應提高，通常需要10~12比特的分辨率和較高的速率。對鏡像抑制濾波器的性能也變得苛刻，甚至在某些頻率區域需要對RF濾波器補償。所以在WiMax應用中，數字中頻結構很有潛力，但是需要對設計能力進行權衡。

三種接收結構相應的WiMax終端收發系統及其數字基帶處理部分的模塊數簡單對比如下表所示，這里忽略了一些次要模塊和一些非收發通路的一些模塊：

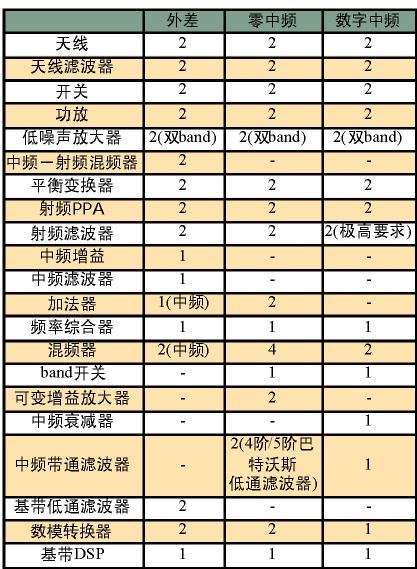

表1 三種結構的終端系統模塊數對比

這里，空白欄并不完全表示不需要該模塊，而是根據具體設計指標確定。另外，在對于QAM64和QAM16調制中由相位失衡造成的誤差矢量幅度性能差異比較，數字中頻結構較其余兩種有微弱優勢;在QPSK調制方式下，數字中頻結構僅在增益失衡較大時略有劣勢。總體而言，在WiMax的這三種調制方式下，三種接收結構中由相位失衡造成的誤差矢量幅度性能差異極小[1]。

表2給出了幾種WiMax芯片的性能參數，可以看出在這些芯片中，零中頻結構較為普遍。

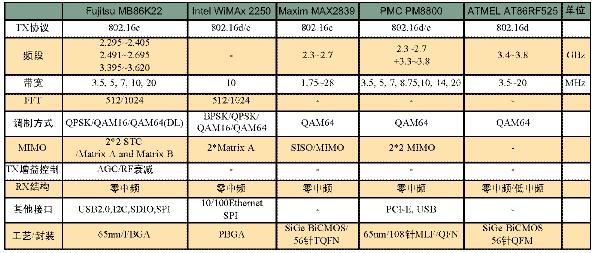

表2 幾種WiMax芯片的參數對比

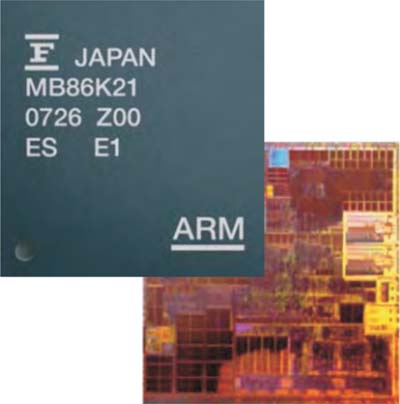

圖1 Fujitsu MB86K21芯片及版圖

圖1展示了Fujitsu MB86K21芯片及版圖，而MB86K22在此基礎上做了更多改進，使其可以工作在更多的頻段，如表2所示。

IEEE802.16e/WiMax 終端芯片及其芯片組的結構選擇和設計是一個復雜的過程，也是實力公司在此方面的另一種角逐和設計能力體現。相信隨著IEEE802.16e/WiMax 發展和應用，會有更多更優秀的產品問世，也越來越走進普通用戶的生活當中，最大滿足廣大用戶的需求。
