1、引言

隨著中國移動集團“隨e行”WLAN工程的建設開展，WLAN與GSM室內覆蓋雙網合路技術逐步得到應用。

該方案的技術優勢在于能降低網絡建設成本，減少工程安裝量，縮短工程建設周期，提高網絡建設質量等方面。本文主要針對雙網合路的關鍵技術點進行基本分析。

2、合路技術原理

2.1概念

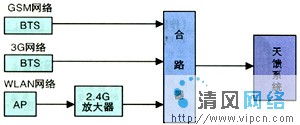

雙網合路的技術思路，是將WLAN的無線射頻信號通過合路器饋入GSM室內覆蓋系統，各頻段信號共用天饋進行覆蓋，如圖1所示。在天饋系統無源器件無法滿足合路頻段要求，或由于天線安裝位置不合理導致無法達到預定信號覆蓋強度等情況下，可對原有天饋系統進行擴頻或結構改造，以實現雙網（GSM、WLAN）或多網（如GSM、3G、WLAN）合路。圖1說明，G網、3G網和WLAN之間并不存在直接的相互關系，只是通過合路單元（多頻合路器）實現射頻信號共用天饋傳輸。

圖1  雙/多網合一原理圖

2.2合路頻段范圍與元器件要求

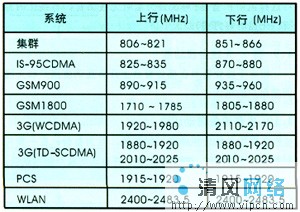

在進行雙網合路之前，應確定原有GSM覆蓋系統中所有無源器件及天線的頻段范圍是否滿足并網要求，現行各運營商系統的網絡頻段使用如表1所示：

表1  運營商網絡頻段表

與雙網合路有關的元器件主要包括合路器、功分器、耦合器、天線等，另外影響合路效果的器件還有天饋線、饋線接頭，相同的器件對不同頻段射頻信號通過造成的插損和線路損耗均不同，對于WLAN的2.4G高頻信號造成的影響最大。

2.3合路關鍵設備

（1）合路器

合路器對電磁波信號進行過濾，讓需要的信號通過，抑制不需要的信號，再將信號合成一路，同樣的，也可以把寬帶信號分離成多路，其特性可以用以下指標來描述：

◆通帶工作頻段：即濾波器允許通過電磁波的頻率范圍；

◆通帶插入損耗：由于系統中增加了濾波器，會對系統信號造成一定的衰減，通帶插入損耗（簡稱插損）度量了損耗的幅度，一般希望損耗越小越好；

◆阻帶抑制度：理想的濾波器是矩形的，通帶內的信號全部通過，通道外的信號全部過濾掉，但實際情況是，只能過濾掉一部分能量，阻帶抑制度反映了對過濾信號的衰減幅度，通常也稱為通道外抑制；

◆端口駐波比：端口駐波也是衡量濾波器性能的一個關鍵指標，反映濾波器件與系統中其它部件的匹配程度；

◆回波損耗：從概念上指的是一種損耗，實際上，它測量的是傳輸信號被反射到發射端的比例。

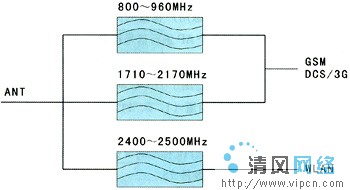

現在，工程采用的合路器（以京信公司生產的合路器COM-CLNN00為例）可用于GSM、DCS/3G、WLAN四網合一，其中將800MHz～960MHz和1710MHz～2170MHz合成一路，再與2400MHz～2500MHz并聯合路，如圖2所示：

圖2  合路器原理
