某局域網的IP地址主要通過來分配，各VLAN的PC都使用位于VLAN1的一臺DHCP服務器來獲取IP地址和網關等參數。管理員發現在該網絡中存在一個奇怪的現象，就是有一些機器有的時候獲得的不是本VLAN的IP地址，而是別的VLAN的地址，更奇怪的是，使用別的VLAN的地址也能正常通訊！這怎么可能呢？

經過觀察，管理員終于跟蹤到一個具體的表現。一臺PC連接在交換機3548-03的F0/37端口，該端口屬于VLAN1，但當前獲得的是VLAN4的IP地址：192.168.4.111，它與其它網段互通沒有問題。

在DOS窗口中輸入命令ipconfig /all可以查看到PC的MAC地址00-d0-b7-19-06-fa。

在3548-03交換機上使用命令：show mac-address-table dynamic interface f 0/37, 沒錯該P(yáng)C是連接在這個端口上：

Non-static Address Table:
Destination Address Address Type VLAN Destination Port
------------------- ------------ ---- -----------------
00d0.b719.06fa Dynamic 1 FastEthernet0/37

在核心交換機6509的路由模塊MSFC上ping 192.168.4.111，通的，show arp | in 192.168.4.111觀察ARP記錄，正確無誤；從別的網段ping 和tracert 該地址，通的；使用工具掃描，分析結果可以確定地址192.168.4.111的確是那臺PC。

這樣說來，很可能是VLAN 1和VLAN 4在網絡的某個地方被連通了。假設是這樣，怎么才能找出這個錯誤的連接點呢？

既然該P(yáng)C使用VLAN 1 或VLAN 4的IP地址都可以與別的網段連通，那么它和位于MSFC上的網關通訊肯定是正常的。由于MSFC的唯一鄰接的二層設備就是6509的交換引擎，所以引擎的MAC地址表中無論是VLAN 1 或VLAN 4都應該有該工作站的MAC地址記錄。使用命令show camp 看到如下結果：

6509_se> (enable) show cam 00-d0-b7-19-06-fa
* = Static Entry. + = Permanent Entry. # = System Entry. R = Router Entry.
X = Port Security Entry $ = Dot1x Security Entry

VLAN Dest MAC/Route Des [CoS] Destination Ports or VCs / [Protocol Type]
---- ------------------ ----- -------------------------------------------
1 00-d0-b7-19-06-fa 3/2 [ALL]
4 00-d0-b7-19-06-fa 3/1 [ALL]

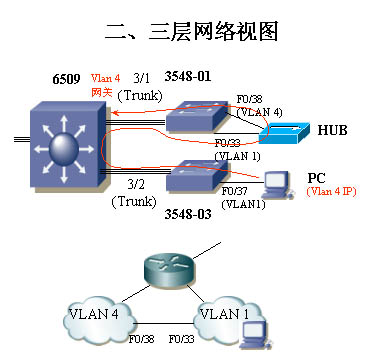

好了，勝利在望。端口3/2 連接的是3548-03交換機，正確的，MAC地址出現在VLAN 1中，也是正確的; 端口3/1連接的是另一臺交換機3548-01, 何以它會報告該MAC地址出現在VLAN 4中呢？

登錄3548-01交換機，使用show cdp nei 得到如下輸出：

設備名稱 本地端口 設備型號 遠端端口
3548-01 Fas 0/33 127 T S WS-C3548-XFas 0/38
3548-01 Fas 0/38 127 T S WS-C3548-XFas 0/33

可以看到，設備出現在自已的cdp nei 表中，說明端口f0/33和f0/38可能通過交叉線或HUB之類的設備相連形成了環路；通過命令show vlan 可以發現，f0/33端口屬于VLAN 1, 而f0/38端口則屬于VLAN 4， 問題至此水落石出。

如果端口f0/33和f0/38都屬于VLAN 1，且允許了spantree portfast 特性，那就很可能會引起生成樹的環路。現象為網絡時通時斷，MSFC的MAC地址在正確的端口(15/1或16/1)和出問題的交換機端口之間flapping。
